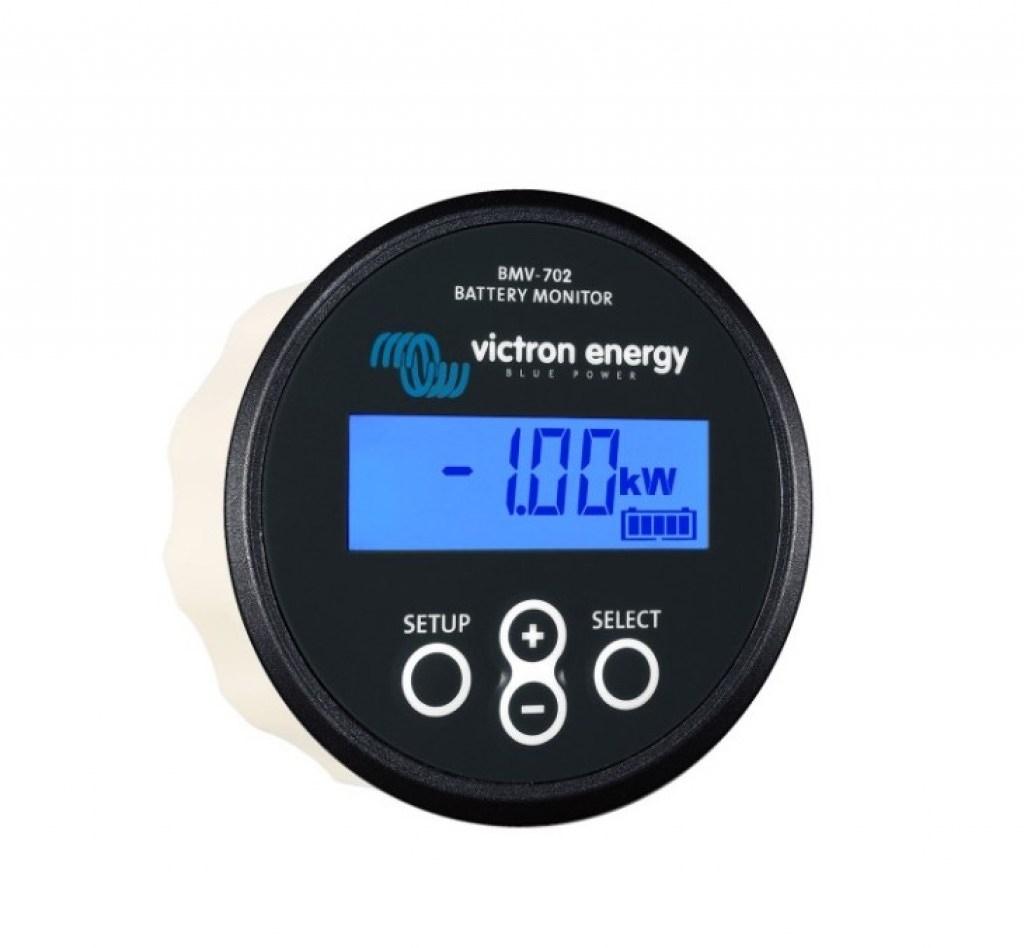

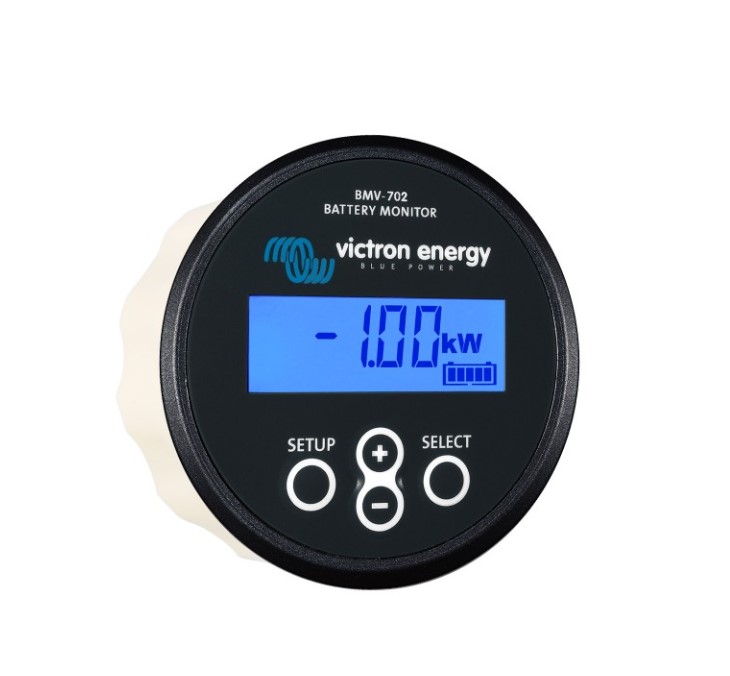

Victron Energy BMV-702 Black Retail Batterieüberwachungsmodul

Beschreibung

Das BMV-702 Black ist ein hochpräziser Batteriemonitor. Die wesentliche Funktion eines Batteriemonitors ist die Berechnung der verbrauchten Amperestunden und des Ladezustandes einer Batterie. Die verbrauchten Amperestunden werden durch Integration des Stroms, der in die Batterie hinein- oder aus ihr herausfließt, berechnet.

Mittelspannungsüberwachung

Diese Funktion, die in der Industrie häufig zur Überwachung großer und teurer Batteriebänke verwendet wird, ist nun erstmals zu einem geringen Preis verfügbar, um jede beliebige Batteriebank zu überwachen.

Eine Batteriebank besteht aus einer Reihe von in Reihe geschalteten Zellen. Die Mittelpunktsspannung ist die Spannung in der Mitte der Reihe. Im Idealfall entspricht die Mittelspannung genau der Hälfte der Gesamtspannung. In der Praxis treten jedoch Abweichungen auf, die von vielen Faktoren abhängen, wie z. B. einem unterschiedlichen Ladezustand bei neuen Batterien oder Zellen, unterschiedlichen Temperaturen, internen Kriechströmen, Kapazitäten und vielem mehr.

Große oder zunehmende Abweichungen der Mittelwertspannung deuten auf eine unsachgemäße Batteriepflege oder eine ausgefallene Batterie oder Zelle hin. Abhilfemaßnahmen nach einem Mittelspannungsalarm können schwere Schäden an einer teuren Batterie verhindern. Weitere Informationen entnehmen Sie bitte dem BMV-Handbuch.

Einfache Installation

Alle elektrischen Anschlüsse erfolgen über die Schnellanschlussplatine am Stromshunt. Der Shunt wird mit einem Standard-RJ12-Telefonkabel an den Monitor angeschlossen. Im Lieferumfang enthalten: RJ 12-Kabel (10 m) und Batteriekabel mit Sicherung (2 m); keine weiteren Komponenten erforderlich.

Ebenfalls enthalten sind ein separater Frontrahmen für eine eckige oder runde Display-Optik, ein Sicherungsring für die rückseitige Montage und Schrauben für die Frontmontage.

Standardmerkmale:

• Batteriespannung, Stromstärke, Leistung, verbrauchte Amperestunden und Ladezustand
• Restzeit bei der aktuellen Entladungsrate
• Programmierbarer optischer und akustischer Alarm
• Programmierbares Relais, um nicht kritische Lasten abzuschalten oder bei Bedarf einen Generator zu betreiben
• 500-Ampere-Schnellanschluss-Shunt und Anschlusskit
• Shunt-Auswahlmöglichkeit bis 10.000 Ampere
• VE.Direct-Kommunikationsanschluss
• Speichert eine breite Palette historischer Ereignisse, die zur Auswertung von Nutzungsmustern und des Batteriezustands verwendet werden können
• Weiter Eingangsspannungsbereich: 6,5 - 95V
• Hohe Auflösung der Strommessung: 10 mA (0,01A)
• Niedriger Stromverbrauch: 2,9Ah pro Monat (4mA) @12V und 2,2Ah pro Monat (3mA) @ 24V

Eingangsspannungsbereich DC [V]: 6,5 - 95

Empfohlene Batteriekapazität [Ah]: 1 - 9999

Gewicht [kg]: 0,74

Abmessungen [mm]: 69 x 69

Kommunikationsart: Bluetooth; VE.Direct

Kategorie: Überwachung / Kommunikation

In der Registerkarte "Support" finden Sie ein Anleitungsvideo zur Installation der BMV-7XX-Serie und zur Optimierung der Synchronisationsparameter.
